名称： | 手动法兰V型球阀 |
型号： | QV47H-16C |
口径： | DN15-500 |
压力： | 1.0Mpa-10Mpa |
材质： | 不锈钢，碳钢，铸钢，PVC |

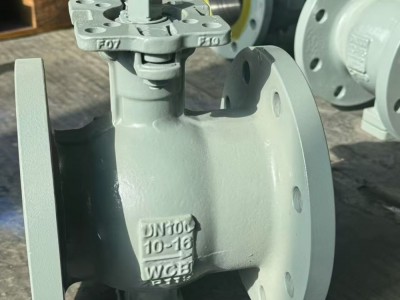

手动法兰V型球阀
一、VQ47H-16C手动法兰V型球阀 产品概述
公司生产的V40F/H手动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。
二、VQ47H-16C手动法兰V型球阀 其主要特点是：
(1)不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
(1)具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
(4)当法兰V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
三、手动法兰V型球阀 主要性能规范
公称压力 PN(MPa) | 试验压力 | 适用介质 | 适用温度 | |
壳体试验 | 密封试验 | |||
1.6 | 2.4 | 1.76 | 水、油、气及高粘度、含纤维、固体颗粒等介质 | -28℃～550℃ |
2.4 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
应用规范 | 连接法兰 | JB79-59 GB20592-97 AMSI B16.5 | ||
检验和试验 | JB/T 9092-99 、API 598 | |||
